Hệ Thống Điều Hòa Trung Tâm Chiller

Hệ thống điều hòa trung tâm Chiller

Hệ thống điều hòa trung tâm chiller hay còn gọi với một tên khác đó là hệ thống chiller, đây là loại máy sản sinh ra nguồn lạnh để làm lạnh mọi thứ như thực phẩm, các đồ vật. Bên cạnh đó, máy còn sản xuất được nước lạnh dùng trong hệ thống điều hòa không khí trung tâm, sử dụng nước là chất tải lạnh. Nước sẽ được làm lạnh thông qua bình bốc hơi ở nhiệt độ vào 12 độ C và ra là 7 độ C.

Thành phần cơ bản của hệ thống Chiller gồm

Cụm trung tâm nước Water Chiller

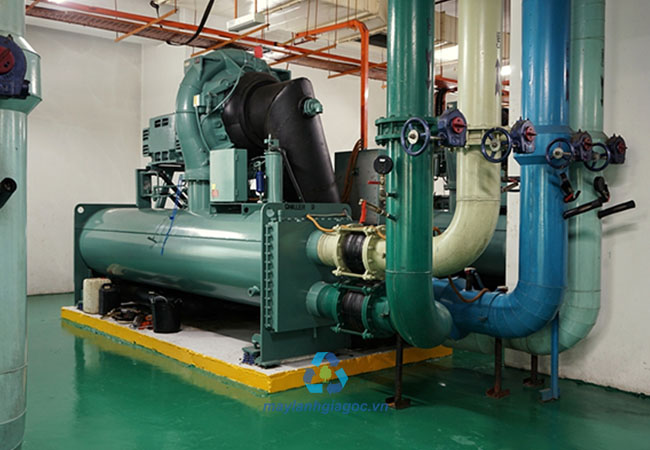

Cụm Water Cooled Chiller

Hệ thống đường ống nước lạnh và bơm nước lạnh

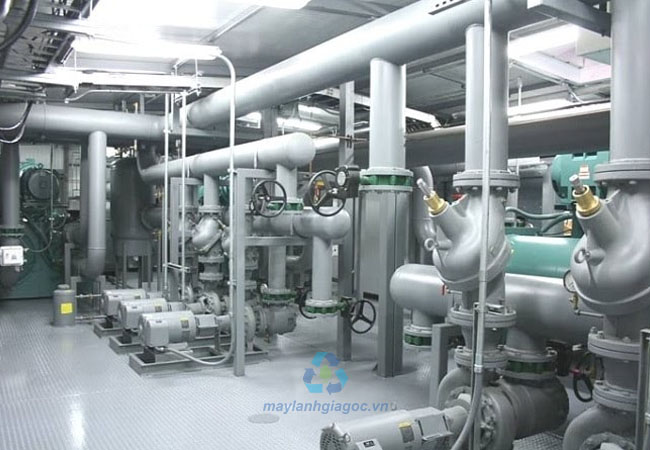

Hệ thống bơm và đường ống nước lạnh

Hệ thống tải sử dụng trực tiếp: AHU, FCU, PAU, PHE,...

Hệ thống tải sử dụng gián tiếp: Hệ thống đường ống gió thổi qua phòng cần điều hòa, các van điều chỉnh ống gió, miệng gió,...

Hệ thống bơm và tuần hoàn nước qua Cooling Tower (nếu có) đối với Chiller giải nhiệt nước

Mô hình hoạt động

Vòng tuần hoàn màu đỏ: là vòng tuần hoàn nước nóng được bơm vào Cooling Tower thải nhiệt này ra ngoài môi trường

Vòng tuần hoàn màu xanh: là vòng thể hiện đường dẫn Gas lạnh thuộc cụm Water Chiller

Vòng tuần hoàn màu tím nhạt: vòng tuần hoàn này là nước lạnh được bơm đến AHU, FCU, PAU, PHE

Vòng tuần hoàn màu vàng: vòng tuần hoàn này từ hệ thống ống gió được thổi vào phòng

Mô hình hoạt động của hệ thống Chiller

Ưu điểm khi sử dụng hệ thống điều hòa trung tâm Chiller

Hệ thống hoạt động với công suất lớn từ 5 Ton lên đến hàng nghàn Ton

Khả năng làm lạnh sâu, đồng bộ cho một không gian lớn

Hệ thống ống nước lạnh gọn nhẹ, vì vậy có thể lắp đặt cho các công trình và cơ sở có không gian lắp đặt ống hạn chế

Hệ thống điều hòa trung tâm chiller có nhiều cấp giảm tải, cho phép điều chỉnh công suất theo phụ tải bên ngoài và do đó tiết kiệm điện năng khi non tải

Điều hòa trung tâm chiller vận hành ổn định, độ bền và tuổi thọ cao

Dễ dàng điều khiển hệ thống từ một phòng trung tâm

Tiết kiệm điện năng, tiết kiệm chi phí

Phù hợp lắp đặt cho những công trình, cơ sở rộng lớn

Ứng dụng

Hệ thống điều hòa trung tâm chiller được xem là giải pháp làm mát tối ưu cho những công trình và cở sở lớn hoặc rất lớn

Thích hợp lắp đặt cho những công trình, cơ sở có diện tích sàn trên 20.000 m2, năng suất lạnh trên 3000KW, nhu cầu cấp lạnh 24/24 như: các tòa nhà cao tầng, trung tâm thương mại, nhà máy, xưởng sản xuất, khu liên hiệp thể thao, bệnh viện, khách sạn,...

Hệ thống được ứng dụng với nhiều mục đích khác nhau như làm điều hòa không khí cho công trình, làm lạnh công nghiệp
